1.0 EXTI 简介

EXTI（Extern Interrupt）外部中断

EXTI 可以监测指定 GPIO 口的电平信号，当其指定的 GPIO 口产生电平变化的时候，EXTI 立即向 NVIC 发出中断申请，经过 NVIC 裁决后即可中断 CPU 主程序，使得 CPU 执行 EXTI 对应的中断程序。

其中 EXTI 支持四种不同的触发方式。

• 上升沿：数字电平从低电平 0 变化到高电平 1 的一瞬间叫做上升沿。
• 下降沿：数字电平从高电平 1 变化到低电平 0 的一瞬间叫做下降沿。
• 双边沿：上升沿和下降沿。
• 软件触发：不需要硬件触发的外部中断，而由软件触发的中断。

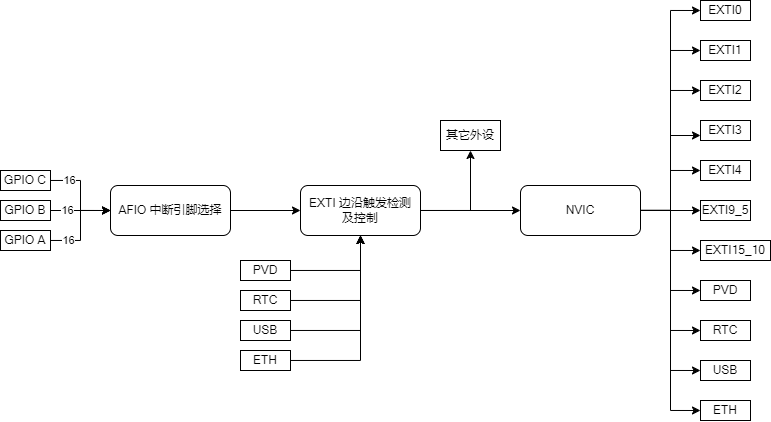

2.0 EXTI 特性

• EXTI 支持所有 GPIO 口，但是相同 Pin 的 IO 口不可以同时触发中断（比如PA0，PB0不能同时触发中断）。
• EXTI 支持的通道数：16个GPIO_Pin、PVD输出、RTC时钟、USB唤醒、以太网唤醒（合计20个中断线路）。
• 触发相应方式：中断响应、事件相应（事件响应不会触发中断，而是触发别的外设操作）。

3.0 STM32 标准库使用 EXTI

这里以 STM32F103C8T6 作为示例。

3.1 使能 RCC 时钟

由于NVIC和EXTI是默认开启时钟的外设，因此不需要开启这两个外设的时钟；需要开启的有GPIO时钟以及AFIO时钟。

RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOx, ENABLE);   // GPIO
RCC_APB2PeriphClockCmd (RCC_APB2Periph_AFIO, ENABLE);    // AFIO

3.2 配置 GPIO 工作模式

由于使用EXTI外部中断，因此需要使目标 GPIO 口工作在上拉输入 (GPIO_Mode_IPU) 的模式下。

GPIO_InitTypeDef GOIO_InitStrucuture;

GOIO_InitStrucuture.GPIO_Mode = GPIO_Mode_IPU;      // GPIO 上拉输入
GOIO_InitStrucuture.GPIO_Pin = GPIO_Pin_x;          // 配置需要使用的 Pin 口
GOIO_InitStrucuture.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOB,&GOIO_InitStrucuture);

3.3 配置 AFIO

通过 AFIO 将需要使用的 GPIO 口连接到 EXTI。

GPIO_EXTILineConfig (GPIO_PortSourceGPIOx, GPIO_PinSourcex);

3.4 配置 EXTI

选择中断触发方式。

EXTI_InitTypeDef EXTI_InitStructure;                        // EXTI初始化结构体

EXTI_InitStructure.EXTI_Line = EXTI_Linex;                  // 选择需要配置的中断线，这个与配置AFIO时所配置的中断线相同
EXTI_InitStructure.EXTI_LineCmd = ENABLE;                   // 选择指定中断线的状态
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;         // 指定模式(EXTI_Mode_Interrupt : 中断模式)
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;     // 指定触发信号的有效边沿

EXTI_Init(&EXTI_InitStructure);

EXTI 有如下三种触发设置

1. EXTI_Trigger_Rising —— 上升沿触发
2. EXTI_Trigger_Falling —— 下降沿触发
3. EXTI_Trigger_Rsing_Falling —— 双边沿触发

3.5 配置 NVIC

为中断分配一个合适的优先级。

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
// 配置NCIV优先级分组（抢占优先级、响应优先级）
// 该函数在每一个芯片中只能使用一次

NVIC_TypeDef NVIC_InitStructure;                            // NCIV初始化结构体

NVIC_InitStructure.NCIV_IRQChannel = EXTI15_10_IRQn;        // 指定中断通道开启或者关闭
NVIC_InitStructure.NCIV_IRQChannelCmd = ENABLE;             // 指定通道使能还是失能（ENABLE,DISABLE）
NVIC_InitStructure.NCIV_IRQChannelPreemptionPriority =  1;  // 指定抢占优先级的优先级
NVIC_InitStructure.NCIV_IRQChannelSubPriority = 1;          // 指定响应优先级的优先级

NVIC_Init(&NVIC_InitStructure);

NVIC 优先级的几种分组

3.6 EXTI 中断函数

在 EXTI 配置完毕后，当达到中断触发条件后就会自动执行中断函数中的代码。

//中断函数
void EXTI15_10_IRQHandler(void){
    if (EXTI_GetITStatus(EXTI_Linex) == SET ) {      // 判断中断标志位，判断是否为想要触发中断的通道

        /*
         * 需要执行的函数
        */

        EXTI_ClearITPendingBit(EXTI_Linex);         // 清除中断标志位，防止程序重复申请中断造成死循环
    }
}
